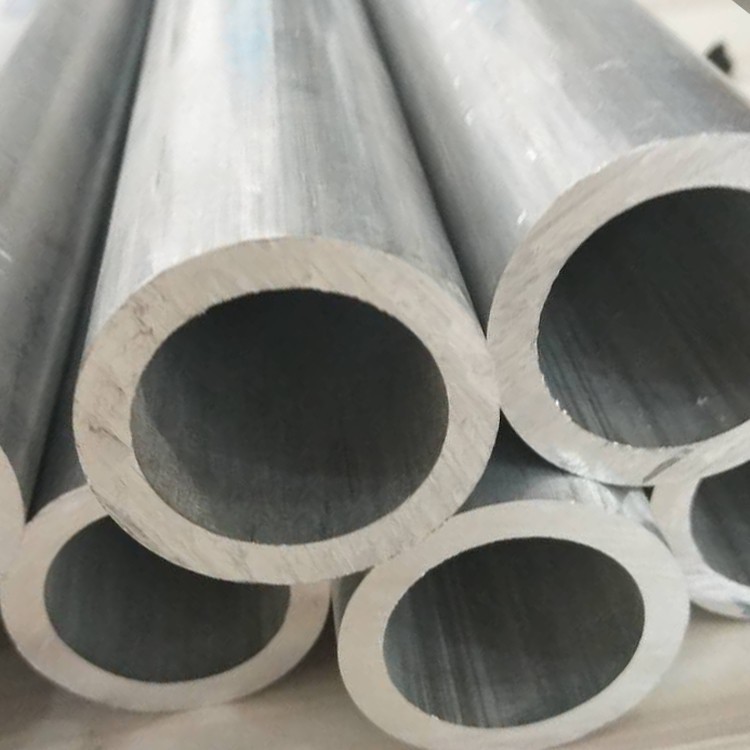

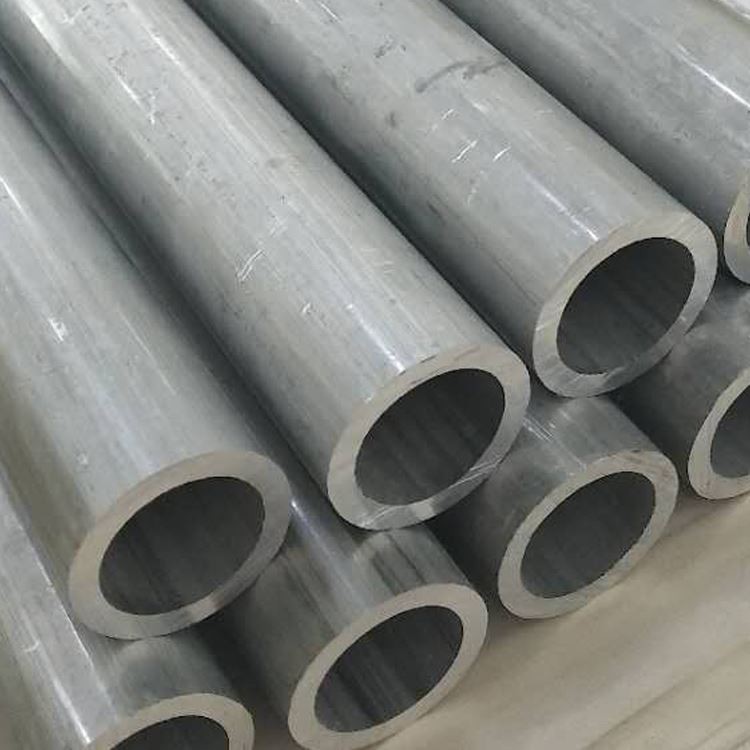

3003 alumiini -pyöreä putki

3003 Saumaton alumiiniputki on monitoiminen ja korkean suorituskyvyn materiaali, jota käytetään laajasti useilla toimialoilla .

Lähetä kysely

1. materiaalikoostumus ja standardit

ASTM B210: n, ASTM B491: n ja en 573-3} -standardien mukainen 3003 Alumiinin pyöreä letku sisältää mangaanin parannetun seosmuodostuksen, joka on optimoitu erinomaiselle muodostumiselle ja korroosionkestävyydelle:

Ensisijaiset elementit:

Mangaani (MN): 1.0-1.5% (lisää lujuutta vaarantamatta sitkeyttä)

Magnesium (mg): vähemmän tai yhtä suuri kuin 0,10% (jäljitysmäärät prosessoinnin parantamiseksi)

Perusmateriaali:

Alumiini (AL): suurempi tai yhtä suuri kuin 97,8% (tasapaino)

Epäpuhtausrajat:

Rauta (Fe): vähemmän tai yhtä suuri kuin 0,7%

Pii (SI): vähemmän tai yhtä suuri kuin 0,6%

Copper (cu): 0.05-0.20%

Sinkki (Zn): vähemmän tai yhtä suuri kuin 0,10%

Toimitetaan venymävarustetuissa lempeissä, mukaan lukien H14 (¼ kovaa), H18 (½ kovaa) ja O (hehkutettu) kohti ASTM B210 -määritystä . sertifioitu MIL-T -5062 b meren sovelluksille ja NSF/ANSI 61: lle. korroosionkestävyys .

2. vahvuussuorituskyky

3003 tarjoaa poikkeuksellisen kylmämuodon ja kohtalaisen lujuuden rakenteellisiin sovelluksiin:

Omaisuus	O Kilmata	H14 -malttinsa	H18	Testialusta
Vetolujuus (RM)	110-145 MPa	145-180 MPa	170-215 MPa	ASTM E8
Saantolujuus (RP0,2)	35-50 MPa	125-150 MPa	160-195 MPa	ASTM E8
Pitkitys tauolla (%)	25-35%	8-15%	4-8%	ASTM E8
Puristustuotto	40 MPa	130 MPa	165 MPa	ASTM E9
Leikkauslujuus	75 MPa	100 MPa	130 MPa	ASTM B769
Väsymyksen kestävyys (10⁷ -syklit)	60 MPa	75 MPa	95 MPa	ISO 1099
Syvän piirustussuhde (LDR)	2.3	1.8	1.5	ISO 12004

Maintains >90%: n ulottuvuus -196 asteessa ja osoittaa erinomaisia muodostumisominaisuuksia kylmän työn toiminnoissa .

3. lämpökäsittely ja käsittely

Ei-lämmittämättömänä seoksena mekaaniset ominaisuudet saavutetaan kannan kovettumisella:

Kylmä työprosessi

Kuuma liikkuva: Alkuperäinen käsittely 370-480 aste 8 mm: n paksuuteen

Kylmä piirustus: Peräkkäiset vähennykset saavuttamalla:

O malttinsa: täysi hehku 415 asteessa

H14: 7-15% alueen vähentäminen

H18: 25-30% alueen vähentäminen

Välituote: 315-345 aste 2 tuntia 50%: n alennusta

Tuloksena oleva mikrorakenne

Viljan koko: ASTM 6-9 (10-30 μm EquiAxed -jyvät)

Dispersoidit: Al₆ (MN, Fe) -vaihepartikkelit (<0.5μm)

Dislokaatiotiheys: 10⁷/cm² (O) - 10¹⁰/cm² (H18)

Tekstuurikerroin:<0.65 for deep drawing applications

Uudelleenkiteyttämiskynnys: 250-280 aste

4. Mitat ja mukauttaminen

Valmistettu tarkkoihin toleransseihin LVI: lle ja arkkitehtuurisovelluksille:

Parametri	Vakioalue	Tarkkuustoleranssi	Mukautetut vaihtoehdot
Ulompi halkaisija	3-400 mm	± 0,1% OD	Elliptiset profiilit
Seinämän paksuus	0.3-8 mm	± 8% paino	Kapenevat osat
Pituus	0.5-12 m	+2 mm/-0 mm	Jopa 60 metriä
Suoruus	-	1 . 5mm/m max.	± 0,5 mm/m
Sotkuisuus	-	Vähemmän tai yhtä suuri kuin 1,2% TIR	Vähemmän tai yhtä suuri kuin 0,5% TIR
Taivuta säde (min)	1,0 × OD	-	Vähintään 0,6 × OD

Erikoisvalmistus:

Lämmönvaihtimen yhteyksien laajennus muodostuu

Pyörivä swagging kartiomaisemisen vähentämiseksi

Mukautettu pääty (soihdutus, helmi, pullistuma)

Rulla -uritus mekaanisiin liitoksiin

Spiraaliputken kokoonpanot

5. korroosionkestävyysominaisuudet

Ympäristönsuorituskykytiedot

Ympäristö	ISO 9223 -luokitus	Korroosionopeus (μm/v)	Suojelusuositus
Makea vesi	RC1 (erinomainen)	<0.5 μm/yr	Sisäinen passivointi
Kemiallinen käsittely	RC2 (erinomainen)	1-3 μm/v	Polyeteeni
Rannikkoilmapiiri	RC3 (hyvä)	3-8 μm/v	Kromaattia muuntamispinnoite
Teollisuusalue	RC3 (hyvä)	8-15 μm/v	Jauhepinnoite
Elintarvikekäsittely	RC1 (erinomainen)	0,2 μm/v	Elektroloiva

Suojajärjestelmät:

Passivointi: Typpihappokäsittely ASTM: tä kohti B580

Pinnoitteet:

Epoksi-fenoliset pinnoitteet: 30-60 μm DFT

Polyuretaani: 40-80 μm UV -vastus varten

Galvaaninen suoja: Sinkin suihke metallointi + tiivisteaine

Biosidiset hoidot: Hopea-ionin kyllästys mikrobien hallintaan

6. konevuusominaisuudet

Optimointiparametrit

Käyttö	Työkalumateriaali	Nopeus (m/min)	Syöttö (mm/rev)	Muistiinpanot
Kääntäminen	Karbide K10	250-450	0.25-0.45	Terävä positiivinen harava
Jyrsintä	Karbide K20	300-500	0.15-0.30	Korkea helix -työkalut
Poraus	HSS-CO5	100-150	0.12-0.20	130 asteen pistekulma
Napauttaminen	HSS-CO5	25-40	Sävelkorkeutettu	90% langan syvyys

Suorituskykymittarit:

Machinalibility -indeksi: 95% (lähtöviiva: 2011- t 3=100%)

Pinnan karheus: RA 0,5 μm saavutettavissa oleva kuiva koneistus

Rakennettu reunankestävyys: Erinomainen (luokka 1 per ISO 3685)

Sirun muodostuminen: jatkuvat spiraalirit

Työkalun käyttöikä: 50% pidempi kuin 6061 seos

Jäähdytysnesteen suositus: minimaalinen (5-7% emulsio)

7. hitsaus- ja liittymismenetelmät

Erinomainen hitsaus prosessien välillä

Kaasumetallikaarihitsaus (GMAW)

Täyteainehanka: ER4043 (ALSI5) tai ER1100

Suojakaasu: AR + 25-30% heos

Langanopeus: 8-12 m/min (od 12-50 mm)

Lämpötulo: vähemmän tai yhtä suuri kuin 0,8 kJ/mm

Liittymismenetelmät

Juotos-:

Sinkki-alumiinijärjestelmät: 390-450 aste

Flux Type: Ei-korroosinen orgaaninen

Liima:

Polyuretaanilinnot: 18-25 MPA -leikkaus

Epoksijärjestelmät: 30-40 MPA -vetolujuus

Mekaaninen kiinnitys:

Helmillä varustetut yhteydet

Push-to-Connect -varusteet

Pysyvien nivelten kiinnittäminen

8. fyysiset ominaisuudet

Omaisuus	Arvo	Testialusta
Tiheys	2,73 g/cm³	ASTM B311
Lämpöjohtavuus (25 astetta)	193 W/m·K	ASTM E1461
Cte (20-100 aste)	23,2 μm/m · aste	ASTM E228
Sähkönjohtavuus	51% IACS	ASTM B193
Joustavuusmoduuli	69,0 GPA	ASTM E111
Erityinen lämpö (100 astetta)	897 j/kg · k	ASTM E1269
Lämmön laajennuskerroin	0,55 m/m aste	ASTM D696
Heijastavuus (näkyvä)	85%	ASTM E903
Säteily (kiillotettu)	0.05	ASTM E423

9. Pinta -laadun standardit

Viimeistelyvaihtoehdot:

Mill viimeistely: ra 0.8-1.2 μm

Harjattu viimeistely: Ra 0.3-0.6 μm

Peililakka: RA<0.1μm achievable

Satiini anodisoiva: RA 0,4 μm

Tarkastuskriteerit (ASTM B491):

Pinnan puutteet: vähemmän tai yhtä suuri kuin 0,005 mm syvyys

Kiellomerkit: vähemmän tai yhtä suuri kuin 0,05 mm korkeus

Värimuutokset: Ei mitään

Oxide uniformity: >95%: n kattavuus

Puhdistusprotokollat:

Alkalipuhdistus AMS: llä 2647

Kirkas upotus koristeellisiin sovelluksiin

Höyrynpuhdistus elintarvikelaatulle letkuille

10. sertifikaatit ja testaukset

Laadunvarmistusprotokollat

Kemiallinen varmennus:

Optinen emissiospektrometria

ICP -massaspektroskopia epäpuhtauksille

Fyysinen testaus:

Tasoituskoe 60%: n OD -alennukseen

Käänteinen taivutustesti: 180 astetta ilman halkeilua

Hydrostaattinen paineen testaus: 3 × työpaine

NDT -menetelmät:

Eddy -virran testaus ASTM E309: tä kohti

Ultraääniseinämän paksuuden varmennus

Heliumvuototestaus

Teollisuussertifikaatit

NSF/ANSI 61 juomavesijärjestelmille

ASME BPVC -osaston VIII vaatimustenmukaisuus

FDA CFR 21.177.1500 (Ruokayhteys)

MIL-T -5062 b merivoimien määritys

PED 2014/68/EU Liite I

Lloydin rekisterin tyypin hyväksyntä

Ensisijainen sovellus: Lämmönvaihtimen komponentit, lauhduttimen putket, tiputuskastelujärjestelmät, huonekalukehykset, koriste -rakenteet, kemialliset siirtolinjat ja kryogeeniset verisuonet, joissa korroosionkestävyys ja muovattavuus ovat kriittisiä .

Pakkaus: VCI -paperi -lomitettavia + PE -käärepaketteja, jotka ovat valaistuja vahvistettujen kulmien kanssa . Vakiotodistusaika: 3 viikkoa varastossa oleville kooille .
