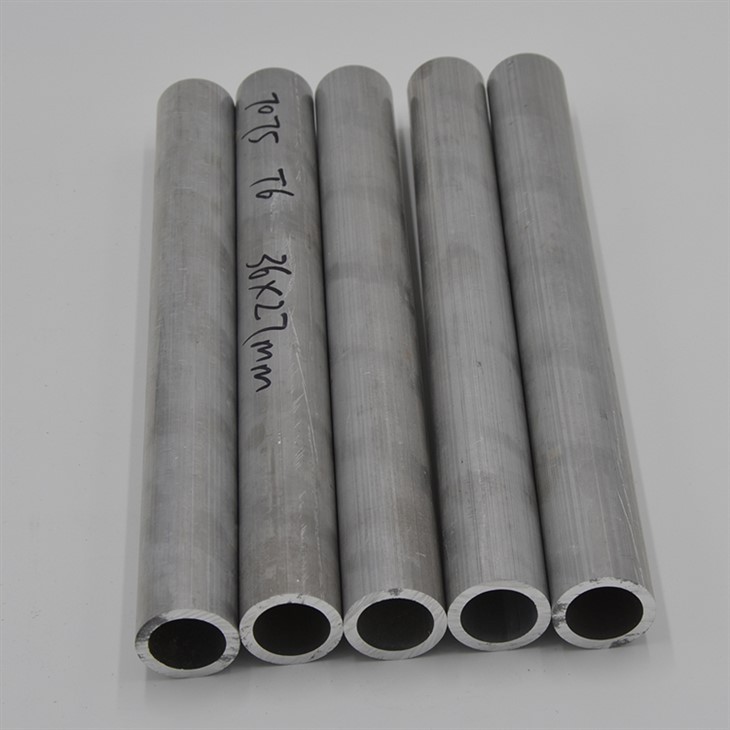

1 (2)

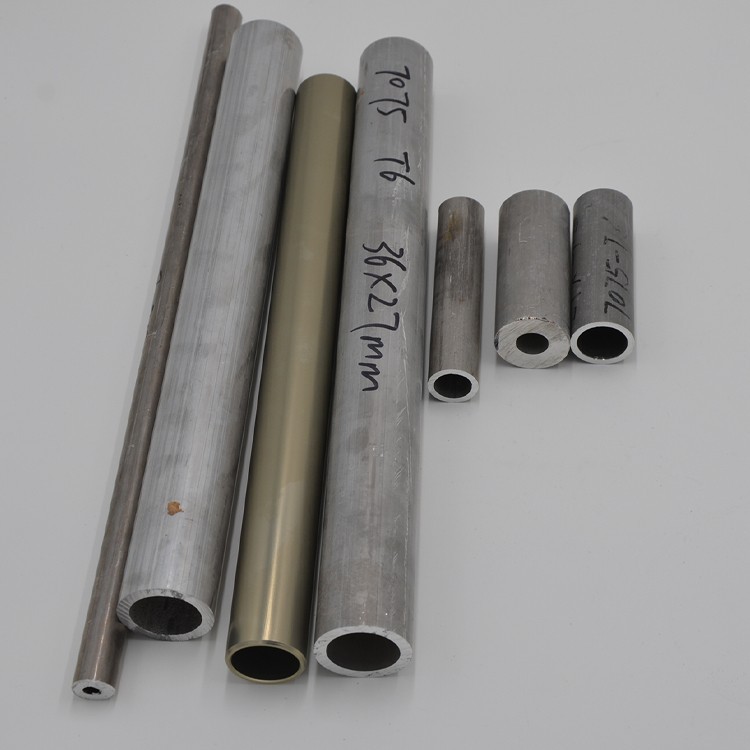

1 (3)
1/2
<< /span>
>

5052 alumiiniputki

5052 SUORITTU ALUMININ SAKAUTTAMINEN PIPE on erinomainen valinta monille teollisuussovelluksille . Se on valmistettu korkealaatuisesta alumiiniseoksesta ja sillä on erinomainen korroosionkestävyys, joten se on erittäin sopiva käytettäväksi ankarissa ympäristöissä .}}}}}}}

1. materiaalikoostumus ja standardit



ASTM B210: n, AMS 4005: n ja En 573-3 -standardien mukaisesti 5052 alumiiniputkissa on magnesiumin rikastettu seoskoostumus, joka on optimoitu meri- ja teollisuussovelluksiin:

Ensisijaiset elementit:

Magnesium (mg): 2.2-2.8% (parantaa lujuutta ja korroosionkestävyyttä)

Kromi (CR): 0.15-0.35% (parantaa stressin korroosion halkeamiskestävyyttä)

Perusmateriaali:

Alumiini (al): suurempi tai yhtä suuri kuin 96,8% (tasapaino)

Epäpuhtausrajat:

Rauta (Fe): vähemmän tai yhtä suuri kuin 0,40%

Pii (SI): vähemmän tai yhtä suuri kuin 0,25%

Kupari (Cu): vähemmän tai yhtä suuri kuin 0,10%

Mangaani (MN): vähemmän tai yhtä suuri kuin 0,10%

Sinkki (Zn): vähemmän tai yhtä suuri kuin 0,10%

Seos toimitetaan venymävarustetuissa lempeissä, mukaan lukien H32 (¼ kovaa), H34 (½ kovaa) ja H38 (täysi kovaa) ASTM B210 -määritelmiä . kolmannen osapuolen varmennus NADCAP AC7117: n kautta varmistaa yhdenmukaisen kromijakauman kriittisen kriittisen kloridiympäristön .



2. vahvuussuorituskyky



5052 osoittaa erinomaiset ulottuvuuden ja vahvuussuhteet, jotka ovat ihanteellisia paineastialle ja rakenteellisille muodoille:

Omaisuus

H32 -malttinsa

H34 -malttinsa

H38 -malttinsa

Testialusta

Vetolujuus (RM)

195-240 MPa

230-275 MPa

270-305 MPa

ASTM E8

Saantolujuus (RP0,2)

160-195 MPa

195-230 MPa

250-285 MPa

ASTM E8

Pitkitys tauolla (%)

12-18%

8-12%

5-8%

ASTM E8

Leikkauslujuus

125 MPa

145 MPa

170 MPa

ASTM B769

Purskepaine (OD20 × WT2mm)

18,5 MPa

23.1 MPa

28,7 MPa

ASTM B641

Väsymyksen kestävyys (10⁷ -syklit)

100 MPa

115 MPa

130 MPa

ISO 1099

Vaikutuslujuus (20 astetta)

27 J

22 J

15 J

ASTM E23

Retains >95%: n lujuus -40 asteessa ja osoittaa tasaisen puristustuotantolujuuden 2%: n sisällä vetolujista .



3. lämpökäsittely ja käsittely



Ei-lämmittämättömänä seoksena mekaaniset ominaisuudet saavutetaan kannan kovettumisella:

Kylmä työprosessi

Kuuma liikkuva: Alkuperäinen alennus 400-450 aste 12 mm: n paksuuteen

Kylmä piirustus: 15-25% pinta -alan vähennys per pass

H32: 8-15% kokonaisvähennys

H34: 16-24% kokonaisvähennys

H38: 25-30% kokonaisvähennys

Vakauttaminen: 150 astetta 60 minuutin ajan jäännösjännitysten lievittämiseksi

Tuloksena oleva mikrorakenne

Viljan koko: ASTM 7-10 (5-15 μm pitkänomaiset jyvät)

Dislokaatiotiheys: 10⁹/cm² (H32) - 10¹⁰/cm² (H38)

Tekstuurikerroin:<0.7 for deep drawing applications

Uudelleenkiteyttämiskynnys: 260-280 aste

Päättämisen jälkeinen hehkutus on sallittua 345 asteessa stressin lievittämiseksi ilman omaisuuden heikkenemistä .



4. Mitat ja mukauttaminen



Valmistettu merenkulun standardeihin parannetuilla korroosiokorvauksilla:

Parametri

Vakioalue

Tarkkuustoleranssi

Mukautetut vaihtoehdot

Ulompi halkaisija

6-300 mm

± 0,1% OD

Soikea/suorakaiteen muotoinen profiilit

Seinämän paksuus

0.5-12 mm

+10%/-5% WT

Muuttuvat seinäosat

Pituus

1-12 m

+3 mm/-0 mm

Käämitetyt pituudet 30m+

Suoruus

-

1mm/m max .

± 0,3 mm/m

Sotkuisuus

-

Vähemmän tai yhtä suuri kuin 1,0% TIR

Vähemmän tai yhtä suuri kuin 0,3% TIR

Taivuta säde (min)

1,5 × OD

±5%

Tiukka säde: 0,75 × OD

Valmistusominaisuudet:

CNC: n kiertoveto taivutus (enintään 180 asteen mutkia)

Hydroformi monimutkaisten poikkileikkausten suhteen

Laajennetut päät putken toiseen liittymiseen

Lankavalssaus asme b 1.20.1



5. korroosionkestävyysominaisuudet



Ympäristön suorituskykyluokitukset

Ympäristö

ISO 9223 -luokitus

Korroosionopeus (μm/v)

Suojelusuositus

Meri offshore

RC5 (erinomainen)

<5 μm/yr

MIL-PRF -85582 merikakki

Kemiallinen prosessi

RC4 (hyvä)

8-20 μm/v

PVDF -vuori

Rannikkoilmapiiri

RC4 (hyvä)

5-15 μm/v

Anodisoi tyyppi IIB

Suolan altistuminen

RC4 (hyvä)

10-25 μm/v

Keraaminen-epoksipinnoite



Suojajärjestelmät:

Anodisoiva:

Tyyppi IIB (kova takki): 25-75 μm paksuus

Kromihappo (tyyppi I): 5-8 μm ohuille seinille

Pinnoitteet:

Fluoropolymeerijärjestelmät (pvdf): 30-50 μm DFT (30- vuoden takuu)

Keraamiset modifioidut epoksit: 200 μm DFT

Lämpösuihkealumi

Galvaaninen eristäminen: Dielektriset ammattiliitot erilaisiin metalliliitänteisiin



6. konevuusominaisuudet



Optimointiparametrit

Käyttö

Työkalumateriaali

Nopeus (m/min)

Syöttö (mm/rev)

Muistiinpanot

Kääntäminen

Karbide K01

300-500

0.20-0.40

Positiiviset hara -geometriat

Jyrsintä

Karbide K10

400-600

0.10-0.20

6- huilun päätymyllyt

Poraus

Tinapäällysteinen

70-100

0.05-0.12

118 asteen pistekulma

Napauttaminen

HSS-CO8

15-25

Sävelkorkeutettu

85% langan syvyys



Suorituskykymittarit:

Machinalibility -indeksi: 80% (lähtötaso: 2011- t 3=100%)

Pinnan karheus: RA 0,4 μm saavutettavissa

Rakennettu reunankestävyys: Luokka 3 (ISO 3685)

Sirun muodostuminen: Jatkuvat sirut, jotka vaativat katkaisijoita

Jäähdytysnesteen suositus: 7-10% emulsiopitoisuus



7. hitsaus- ja liittymismenetelmät



Poikkeuksellinen fuusiohitsaus
GTAW ja GMAW hyväksyivät AWS D1.2 -menettelyt:

Kaasun volframi kaarihitsaus (GTAW)

Täyteainelanka: ER5356 (ALMG5CR) tai ER5556

Suojakaasu: AR +25-30% heos

Lämpötulo:<1.2 kJ/mm

Interlass -lämpötila:<100°C

Putki-putken yhdistäminen

Kiertoradan hitsaus:

Kiertonopeus: 4-10 rpm

Nykyinen pulsaatio: 150 Hz 40% taustalla

Juostava:

Alumiini-Silicon Filler: Baisi -4 (4047 seos)

Torchin lämpötila: 590-620 aste

Mekaaniset yhteydet:

Swagelok -varusteet: jopa 400 bar -työpaine

Victaulic -uritetut kytkimet: kokoalue 15-300 mm



8. fyysiset ominaisuudet



Omaisuus

Arvo

Testialusta

Tiheys

2,68 g/cm³

ASTM B311

Lämpöjohtavuus (25 astetta)

138 W/m·K

ASTM E1461

Cte (20-100 aste)

23,8 μm/m · aste

ASTM E228

Sähkövastus

47 nΩ·m

ASTM B193

Joustavuusmoduuli

70,3 GPA

ASTM E111

Magneettinen läpäisevyys

1.02 μH/m

ASTM A342

Äänenopeus

5150 m/s

ASTM E494

Säteily (100 astetta)

0,10 (kiillotettu)

ASTM C835

Heijastavuus (näkyvä)

75-85%

ASTM E903



9. Pinta -laadun standardit



Saumaton (ASTM B210) tai hitsattu (ASTM B491) -rakenne

Pintapinta:

Mill viimeistely: ra 0.5-1.5 μm

Sileä viimeistely: Ra 0.2-0.5 μm (terveyssovelluksissa)

Peililakka: RA<0.025μm achievable

Vikaluokitus (fi 10246-14):

Naarmut: vähemmän tai yhtä suuri kuin 0,03 mm syvyys

Die Lines: Alle tai yhtä suuri kuin 0,1% OD

Sisällyttämiskoko: vähemmän tai yhtä suuri kuin 0,2 mm

Ei näkyvää saumaa hitsatuissa putkissa

Puhdistusprotokollat:

Sähköisopolointi kohti ASTM B912

Disreasing AMS 2658 -luokan D



10. sertifikaatit ja testaukset



Tuhoamaton testaus

Eddy -virta: ASTM E309 0,25 mm: n herkkyydellä

Hydrostaattinen: 1,5 × suunnittelupaine 60 sekunnin ajan

Helium vuototestaus:<10⁻⁶ mbar·L/s sensitivity

Ultraääniseinämän mittaus: ± 0,01 mm: n resoluutio

Olennaiset sertifikaatit

Norsok M650 Hyväksytty offshore -hakemuksiin

PED 2014/68/EU: n liite I vaatimustenmukaisuus

FDA CFR 21.177.1500 ruokia koskevalle kontaktille

AD {{0}} Merkblatt HP0, joka on hyväksytty paineastialle

Lloyd's Register Type -hyväksyntätodistus

Merisovellukset: Rungon tunkeutumiset, kaiteet, mastot, lämmönvaihtimet, polttoainelinjat ja suolanpoistokomponentit, joissa meriveden korroosionkestävyys on ensiarvoisen tärkeää .

Pakkaus: VCI-vaahtopään korkit + kutistumiskierrokset, puiset laatikot polyeteeni kosteusesteellä . Vakiotutkimusaika: 4 viikkoa varustetuille kooille .}
