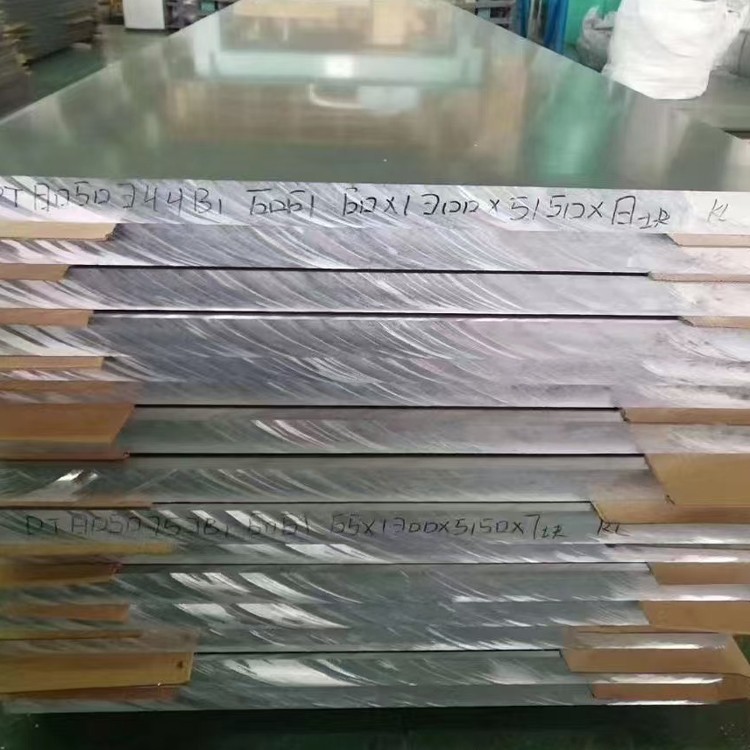

6061 T6 -alumiinilevy

6061 Alumiiniseoslevy on kevytmetalliteräslevymateriaali, jolla on hyvä korroosionkestävyys, erinomainen hitsaus, hyvä kylmä työkyky ja kohtalainen lujuus .

Lähetä kysely

1. materiaalikoostumus ja valmistusprosessi

6061 Alumiini-seos (ASTM B209, AMS QQ-A -250/11) on lämpökäsitettävissä oleva al-Mg-Si-seos, joka on optimoitu korkean lujuuden ja paino-suhteiden suhteen . T6-malttina on optimaaliset mekaaniset ominaisuudet liuoksen lämmönkäsittelyn ja keinotekoisen ikääntymisen kautta:

Kevytmetallifedia:

Magnesium (mg): 0.8-1.2% (liuoksen vahvistaminen)

Pii (Si): 0.4-0.8% (sademäärä kovettuminen)

Copper (Cu): 0.15-0.40% (parannettu koneistus)

Kromi (cr): 0.04-0.35% (viljan ohjaus)

Rauta (Fe): vähemmän tai yhtä suuri kuin 0,70% maksimia

Perusmateriaali:

Alumiini (AL): suurempi tai yhtä suuri kuin 97,5% (tasapaino)

Hallittu epäpuhtaudet:

Sinkki (Zn): vähemmän tai yhtä suuri kuin 0,25% maksimi

Titanium (TI): Alle tai yhtä suuri kuin 0,15% Max

Mangaani (MN): Pienen tai yhtä suuri kuin 0,15% Max

Lämpömekaaninen prosessointi:

Suora chill -valu: 680-710 aste sula lämpötila

Homogenointi: 540-560 aste 8-12 tuntia

Kuuma rullaus: pelkistys 430-490 asteessa

Kylmä rullaus: lopullinen mittari (15-25%)

Liuoslämpökäsittely: 530 astetta ± 5 astetta 1-2 tuntia

Water Quenching: Cooling rate >200 astetta /min

Keinotekoinen ikääntyminen: 160-180 aste 8-12 tuntia

Sertifioitu AMS 4025: lle ja EN 485 -standardille, joissa on täysi jäljitettävyys aihasta valmiiksi levylle .

2. T6 -lämpötilan mekaaniset ominaisuudet

Omaisuus	Vähimmäis-	Tyypillinen	Testialusta	Muistiinpanot
Lopullinen vetolujuus	260 MPa	310 MPa	ASTM B557	Parempi kuin T651
Saantolujuus (RP0,2)	240 MPa	275 MPa	ASTM B557	95%: n retentio 100 asteessa
Pidennys (50 mm mitta)	10%	12-17%	ASTM B557	Korkeampi paksummat leikkeet
Leikkauslujuus	170 MPa	205 MPa	ASTM B769	85% vetolujuudesta
Kantavuus	480 MPa	530 MPa	ASTM E238	e/d =2.0 tila
Väsymyslujuus (10⁷)	95 MPa	110 MPa	ASTM E466	R =-1 tila
Kovuus (Brinell)	95 HB	100 HB	ASTM E10	Yhdenmukainen levyn kautta
Vaikutuslujuus (charpy)	14 J	18 J	ASTM E23	Huoneenlämpötilassa
Murtuman sitkeys (K₁C)	29 MPA√m	34 MPA√m	ASTM E399	Tl -suuntaus

3. T6 Lämpökäsittely ja mikrorakenteen hallinta

Tarkkuuslämpökäsittely:

Ratkaisuhoito:

Lämpötila: 529-533 aste (± 3 asteen ohjaus)

Liota aika: 60 minuuttia vähintään tuumaa kohti

Ilmapiiri: suojaava typpiympäristö

Sammutusprosessi:

Siirtymäaika:<15 seconds furnace-to-quench

Veden lämpötila: 20-40 aste (jäähdytysohjattu)

Agitation: Turbulent flow >1,5 m/s

Ikääntyvä hoito:

Yksi vaihe: 165-175 aste 8-10 tunti

Kaksinkertainen vaihe: 120 astetta /5hr + 175 aste /8h (erikois)

Mikrorakenteen ominaisuudet:

Viljan koko: ASTM 6-7 (50-100 μm)

Saostumisvaiheet:

"Neulahakkeet (5-50 nm pituus)

'sauvan kaltaiset vaiheet (100-500 nm)

Toissijaiset sateet:

Al-fe-si dispersoidit

Mg₂si kovettumisvaiheet

Dislokaatiotiheys: 4-6 × 10¹⁰/cm²

Uudelleenkiteyttämisjae: 75-90%

4. mittaspesifikaatiot ja toleranssit

Parametri	Vakioalue	Kaupallinen toleranssi	Tarkkuustoleranssi
Paksuus	3-150 mm	±0.5-1.0%	±0.1-0.3%
Leveys	1000-3000 mm	± 10 mm	± 2 mm
Pituus	2000-12000 mm	+20/-0 mm	+5/-0 mm
Tasaisuus	N/A	ASTM B209 -luokka	1/4 kaupallinen spec
Pinnan karheus	N/A	0.8-1.5 μm RA	0.2-0.4 μm RA
Neliö	N/A	Vähemmän tai yhtä suuri kuin 2 mm/1000 mm	Vähemmän tai yhtä suuri kuin 0,5 mm/1000 mm

Erityisominaisuudet:

Ylisuuret levyt: jopa 4500 mm leveä × 18000 mm pitkä

Ultraäänikalibrointi: ASTM B594 -taso A

Reuna -olosuhteet: Plasma leikattu, koneistettu tai mylly viimeistely

Painonlaskentakaava: paksuus (mm) × leveys (m) × pituus (m) × 2.703=paino (kg)

5. korroosionkestävyys ja pintasuojaus

Ympäristö	Suorituskyky	Korroosionopeus	Suojausmenetelmä
Teollisuusilmapiiri	Hyvä	0.005-0.02 mm/v	Kromihappoanksoiva
Meriympäristöt	Kohtuullinen	0.01-0.03 mm/v	Fluoropolymeeripäällyste
Makea vesi	Erinomainen	Merkityksetön	Ptfe -kyllästys
Kemiallinen altistuminen	Vaihtelee	Haposta riippuvainen	PVDF -pinnoite
Stressikorroosio	Hyvä	SCC threshold>150MPA	Erityinen karkaisu

Pinnan parannusvaihtoehdot:

Anodisoiva:

Tyyppi II: 5-25 μm paksuus

Tyyppi III: 25-75 μm kovuus

Kemiallinen muuntaminen:

Kromaatti (luokka 1A)

Kromittomat vaihtoehdot

Orgaaniset viimeistelyt:

Jauhekate (60-120 μm)

Nestemäiset pinnoitteet (EP, PU, akryyli)

Kohokuviointivaihtoehdot:

Timanttilevykuvio

Lineaariset kulutuspintakuviot

6. koneistus- ja valmistussuorituskyky

Käyttö	Työkalumateriaali	Suositellut parametrit	Pinnan laatu
Jyrsintä	Karbidisisät	Vc =500-800 m/min, fz =0.1-0.3 mm	Ra 0.8-1.6 μm
Poraus	HSS-co-harjoitukset	Vc =50-80 m/min, fn =0.1 mm/rev	Reikätoleranssi H9
Kääntäminen	PCD -työkalut	VC =800-1200 m/min	Ra 0.4-0.8 μm
Napauttaminen	Kierre	VC =10-15 m/min	6H -säikeen laatu
Vesileikkaus	3800 bar hioma	Nopeus =150-300 mm/min	± 0,15 mm tarkkuus

Muodostusominaisuudet:

Taivuta säde (vähintään):

90 asteen taivutus: 1,5T (t=paksuus)

Kylmämuodostus: vähintään 2,0T

Joustava joustava: 1-3 asteen kompensointi vaaditaan

Venytettävyys:

Suurin venymä: 8-10%

Kanta kovettuminen eksponentti: 0.08-0.12

7. hitsaus- ja liittymistekniikat

Suositellut hitsausprosessit:

Kaasumetallikaarihitsaus (GMAW):

Lanka: ER4043 tai ER5356

Parametrit: 20-24 v, 160-220 a

Kaasu: argon (100%) tai ar/hän sekoitus

Volframi -inertti kaasu (GTAW):

Elektrodi: Certed Volfram

AMPERAGE: 150-300 A -dcen

Kitkahitsaus (FSW):

Työkalun kierto: 600-1200 rpm

Matkanopeus: 150-350 mm/min

Hitsin jälkeinen lämpökäsittely:

Liuoslämpökäsittely: Ei suositeltavaa

Vain ikääntyminen: 165 astetta 4-6 tunti

Luonnollinen ikääntyminen: T4 -tila palautettiin 4 päivän kuluttua

8. fyysiset ominaisuudet tekniikan sovelluksiin

Omaisuus	Arvo	Sovelluksen merkitys
Tiheys	2,70 g/cm³	Kevyt rakennesuunnittelu
Youngin moduuli	68,9 GPA	Jäykkyyslaskelmat
Poissonin suhde	0.33	Äärellisen elementin analyysi
Cte (20-100 aste)	23.6 ×10⁻⁶/K	Lämpölaajennuksen huomio
Lämmönjohtavuus	167 W/m·K	Lämmön hajoamisovellukset
Sähkönjohtavuus	40% IACS	Sähkökotelo
Sulamisalue	582-652 aste	Korkean lämpötilan rajoitukset
Magneettinen läpäisevyys	1.00002	Ei-magneettiset sovellukset
Erityinen lämpökapasiteetti	896 J/kg · K	Lämmönhallintajärjestelmät

9. laadunvalvonta ja sertifiointi

Testiprotokolla:

Kemiallinen analyysi: Spark OES kaikille lähetyksille

Mekaaninen testaus:

Vetokokeet: Jokainen 2000 kg: n erä

Kovuus: Useat sijainnit levyä kohden

Tasaamaton testaus:

Ultraääni: Per ASTM B594 -taso A

Väriaine: ASTM E1417

Korroosiotestaus:

ASTM G47 SCC -arvioinnille

ASTM G67 rakeiden väliselle korroosiolle

Sertifikaattien noudattaminen:

ISO 9001: 2015 Laatujärjestelmä

AS9100 Aerospace -sertifikaatti

NADCAP -akkreditoitu lämpökäsittely

PED 2014/68/EU: n vaatimustenmukaisuus

NACE MR0175/ISO 15156

ASME -kattila- ja paineastiakoodi

AMS 2770 Lämpökäsittelystandardi

10. teollisuussovellukset ja käsittely

Ydinsovellussektorit:

Ilmailu-

Merikehykset ja kansi

Autojen runko ja kehykset

Puolustusajoneuvon panssarit

Robotti rakenneelementit

Suorituskykyiset polkupyöräkehykset

Puolijohdelaite

Arkkitehtoniset rakenneosat

Säilytys- ja käsittelyprotokolla:

Säilytyssuunta: pystysuora tai tasainen tasaisella tuella

Ympäristönhallinta:

Lämpötila: 15-30 aste

Kosteus:<60% RH

Pintasuojaus:

Suojaava muovikalvo

VCI (höyryn korroosion estäjä) paperi

Pinoamisvaatimukset:

Puuvälien jokainen 300-500 mm

Pinon enimmäiskorkeus: 1000 mm

Käsittelylaitteet:

Tyhjiön nostojärjestelmät

Ei-magneettiset koukut

Reunasuojaimet hihnoilla

Leikkaus- ja valmistusvarotoimenpiteet:

Plasman leikkausparametrien ohjaus

Waterjet -leikkauskulman tarkkuus

Jäähdytysnesteen vaatimukset

Lämpökäsittelyn edeltävä näkökohdat

Päällä olevien ikääntymisen suositukset
