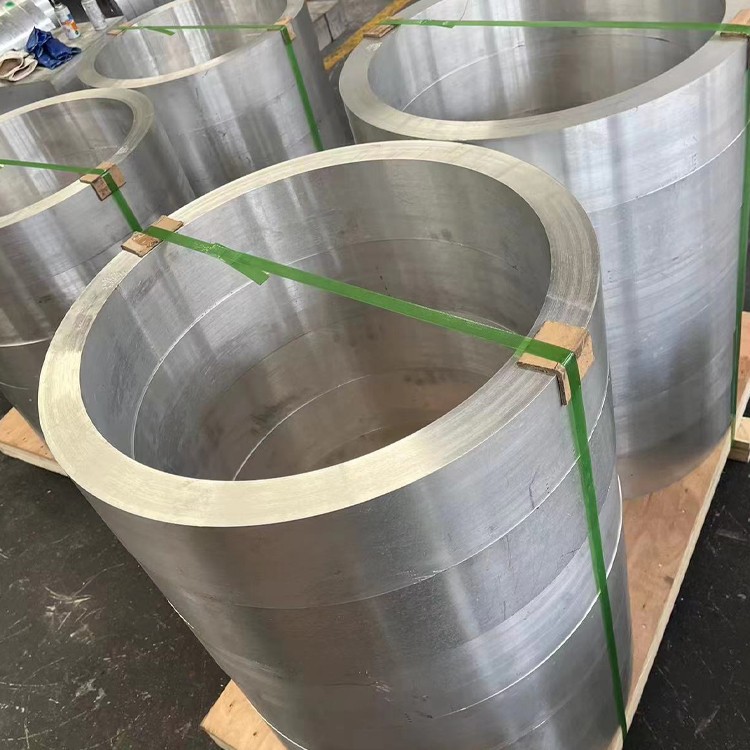

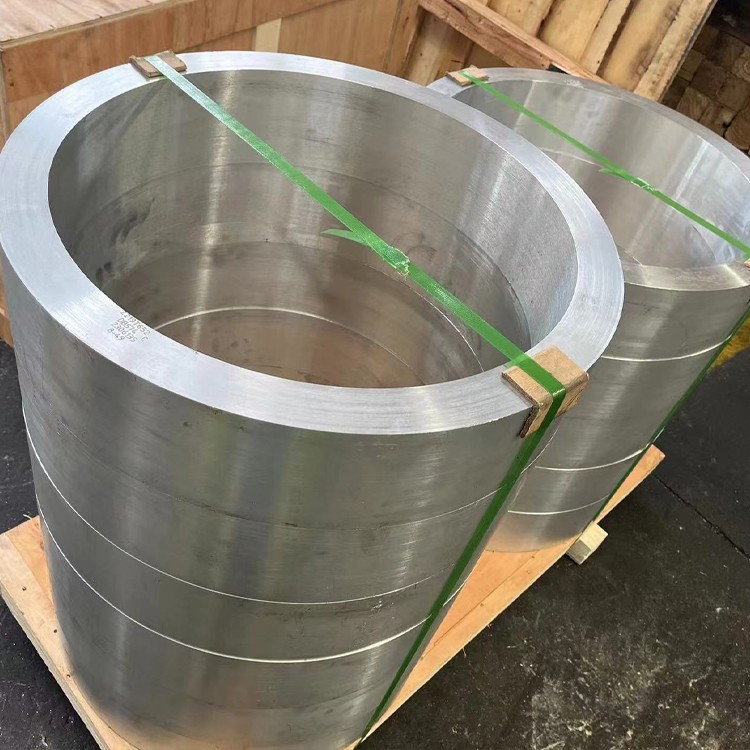

2a12 alumiini taottu putki ilmailu-

2A12 ALUMINOMINEN PUULUTTAMINEN PUULUTTAMINEN ALUMINEN ALUMINEN ALE -seoksesta, jolle on ominaista sen suuri lujuus ja kovuus . Tämä seos voidaan läpäistä lämpökäsittelyn parantaakseen edelleen sen mekaanisia ominaisuuksia . sen erinomaisten mekaanisten ominaisuuksien ja hitsaussuorituskyvyn, 2A12 Alumiini Forged -putken vuoksi.}}}}}

Lähetä kysely

1. materiaalikoostumus ja ilmailu-

2A12 (AA2124) Ilmailu- ja avaruusluokan taotut putket ovat AMS 4157-, ASTM B247- ja MIL-T -9046 -tarkkuuksien mukaisia, jotka on muotoiltu optimaalisen lujuus-painosuhteen suhteen lentokriittisiin komponenteihin:

Kevytmetallivan kemia:

Copper (cu): 3.8-4.9% (ensisijainen vahvistus)

Magnesium (mg): 1.2-1.8% (sademäärä kovettuminen)

Mangaani (MN): 0.30-0.9% (viljan hienosäätö)

Perusmateriaali:

Alumiini (al): suurempi tai yhtä suuri kuin 92,5% (tasapaino)

Hallittu epäpuhtaudet:

Rauta (Fe): Alle tai yhtä suuri kuin 0,30% maksimi

Pii (SI): Alle tai yhtä suuri kuin 0,50% Max

Sinkki (Zn): vähemmän tai yhtä suuri kuin 0,25% maksimi

Titanium (TI): Alle tai yhtä suuri kuin 0,15% Max

Tarkkuus taontaprotokolla:

Esilämmitys: 390-430 aste Argon Shieldin alla

Isoterminen taonta: 350-400 aste ± 10 astetta

Vähennyssuhde: 5: 1 minimi

Kantanopeuden hallinta: 0.1-3 sekunti

Viljan virtauksen kohdistus: Pitkittäinen ± 5 asteen poikkeama

Paina vaatimukset: 12, 000-40, 000 tonnia hydrauliikka

Lämpötilan jälkeinen lämpötilaisuus: Stressin tasaaminen 250 asteessa /2 tuntia

Sertifioitu NADCAP AC7102: lle ilmailu-

2. mekaaninen suorituskyky ilmailu-

Omaisuus	Taottu T6	Suulakepuristettu lähtötaso	Ilmailu-
Lopullinen vetolujuus	440-470 MPa	400-430 MPa	ASTM E8
Saantolujuus (RP0,2)	290-330 MPa	260-290 MPa	ASTM E8
Pitkitys (%)	10-15%	7-12%	ASTM E8
Murtumislujuus KIC	38 MPA√m	32 MPA√m	ASTM E399
Väsymyslujuus (10⁷)	145 MPa	120 MPa	ASTM E466
Puristuslujuus	420 MPa	380 MPa	ASTM E9
Stressin repeämä (100 tuntia/100 astetta)	180 MPa	150 MPa	ASTM E139
Kantavuus	620 MPa	570 MPa	ASTM E238

Ylivoimainen anisotropiasuhde (l/t =0.85) tarjoaa 18-22% korkeamman poikittaisen voimakkuuden verrattuna tavanomaisisiin ekstruusioihin Wing SPAR -sovelluksissa .

3. lämpökäsittely ja mikrorakenteen ohjaus

Aerospace T6 -hoito:

Ratkaisuhoito: 495 astetta ± 5 astetta 1-2 tuntia

Ilmakehän hallinta:<20ppm oxygen

Sammutus: Polyvinyylipyrrolidoniliuos (40% conc)

Quench rate: >170 astetta /s ytimessä

Stabilointi: -55 aste kryogeeninen hold/3hr

Ikääntyminen: 190 astetta /12hr + 160 aste /10h Duplex Aging

Mikrorakenteelliset ominaisuudet:

Viljan koko: ASTM 8-9 (10-20 μm)

Sakarakenne: S '(al₂cumg) faasien hallitseva

Tekstuurin voimakkuus: 3.0-4.5 satunnaiset kertoimet

Dislokaatiotiheys: 8 × 10¹⁰/cm²

Vaiheen jakauma:

Al₂cu -hiukkaset: 0.3-0.8 μm

Al₂cumg -hiukkaset: 20-50 nm

Uudelleenkiteytys:<5%

4. ilmailu-

Parametri	Vakioalue	Lentokriittinen suvaitsevaisuus	Erityiset kokoonpanot
Ulompi halkaisija	20-450 mm	± 0,02% OD	Elliptinen poikkileikkaus
Seinämän paksuus	1.5-25 mm	± 3% paino	Muuttuvan paksuusseinät
Pituus	1-10 m	+0/-0.8 mm	Jopa 15 miljoonaa osaa
Sotkuisuus	Vähemmän tai yhtä suuri kuin 0,4%	Vähemmän tai yhtä suuri kuin 0,15% toimilaitteille	-
Suoruus	0,5 mm/m	0,1 mm/m (hydrauliset viivat)	-
Seinämä	Vähemmän tai yhtä suuri kuin 0,3% TIR	Vähemmän tai yhtä suuri kuin 0,1% TIR (polttoainejärjestelmät)	-

Ilmailu-:

Pyöriä taonta ohuen seinämän osiin

Karjan virtausmuodostus

Isoterminen puristimen taonta

Renkaan valssattu laipan integraatio

Superplastinen muotoilu monimutkaisille muodoille

5. Ympäristön kestävyys lentoolosuhteissa

Ympäristö	Suorituskykyluokitus	Huonontumismittarit	Lieventämisjärjestelmät
Korkeuspyöräily	Erinomainen	<0.001% dimensional change	Passivointi AMS: n kohden 2470
Hydraulinen neste	Luokka A	0,05 mm/v eroosio	Plasmaelektrolyyttinen hapettuminen
Jet Polttoaineen upotus	Hyvä	Painonnousu<0.5 mg/cm²/yr	Elektrolitio nikkelipinnoitus
Lämpöjakso	Erinomainen	ΔCTE sovitettu komposiitteihin	Luokitellut lämpöesteet
Jäätymisolosuhteet	Hyvä	Väsymysvelka<8%	Jään vastaiset pinnoitteet

Pinnan parantaminen:

Kromihappo anodisoiva: 8-15 μm paksuus

Tiodize®-hoito: kiinteän elokuvan voiteluaine

HVOF WC -10 CO: 1200 HV50 -suojaus

Hermeettinen tiivistyminen: höyrykerrokset SIO₂-kerrokset

6. koneistus ilmailu-

Käyttö	Työkalujen eritelmä	Parametrit	Lentokoneiden sovellukset
Tarkka tylsä	Timanttipäällysteinen karbidi	180-250 m/min, 0,05 mm/rev	Laskeutumissylinterit
5- Akselin jyrsintä	Nano-komposiitti sialn-työkalut	500-700 m/min	Siipikielet
Aseen poraus	Jäähdytysneste	30-50 m/min	Polttoaineen ruiskutuskiskot
Langan jauhatus	CBN -pyörät	10-15 m/min	Moottorin kiinnityslankot
Taivutus	PCD -lomakkeen työkalut	80-120 m/min	Hydrauliset jakoputket

Koneistusetuja:

Pintapinta: Ra 0.1-0.4 μm saavutettavissa

Cryo-Machining-parannus:

Työkalun elämä: +250%

Jäännösjännitys: puristusprofiili

EDM-ominaisuus: Stabiili kuparinpäästöelektrodeilla

Mitantavakaus: ± 0,005 mm/m työstymisen jälkeen

7. ilmailualan liittymistekniikka

Kitkahitsausparametrit:

Työkalusuunnittelu: WC-CO-vieritetty olkapää

Kierto: 600-900 rpm

Traverse: 80-200 mm/min

Alasvoima: 12-20 kN

Hitsaus laatu:

UTS Tehokkuus: 95% emotyyppinen metalli

Väsymyssuorituskyky: 90% perusmateriaali

Vaihtoehtoinen liittymismenetelmät:

Lasersäteen hitsaus:

Teho: 4-6 kW

Nopeus: 2-5 m/min

Suojaus: Helium -kaasuverho

Liima -kiinnitys:

Epoksi -polyimidikalvot: 25 MPa leikkaus 150 asteessa

Pintavalmistelu: Sol-geelikäsittely

Mekaaninen kiinnitys:

Hi-Lite®-kaulukset: 160- KSI Leikkauslujuus

Lockbolt -järjestelmät: värähtelynkestävä 2000Hz

8. fyysiset ominaisuudet lentojärjestelmille

Omaisuus	Arvo	Ilmailu-
Tiheys	2,78 g/cm³	30% kevyempi kuin titaani
Cte (20-150 aste)	22,7 μm/m · aste	Sovitettu hiilikomposiitteihin
Lämmönjohtavuus	138 W/m·K	Avioniikan jäähdytystehokkuus
Sähkövastus	44 nΩ·m	EMI Suojaus tehokkuus
Joustava moduuli	73 GPA	Wing Flex -optimointi
Vaimennuskapasiteetti	0.003	Värähtelyn vaimennus
Magneettinen herkkyys	0.72×10⁻⁶	Haittarahat anturilla
Kryogeeninen sitkeys (-196 aste)	42 MPA√m	LH2/LOX -järjestelmän yhteensopivuus

9. Laadunvahvistus- ja ilmailualan sertifikaatti

Tuhoamaton arviointi:

Vaiheittainen taulukko UT: 15MHz: n koettimet (havaitsee 0,3 mm: n puutteet)

Röntgenmografia: 5 μm vokselin resoluutio

Eddy -virran taulukko: 0,2 mm: n halkeaman havaitseminen

Termografinen tarkastus: 2μm pinnan resoluutio

Jäännösjännityskartoitus: XRD 10 μm: n pisteen koon kanssa

Sertifiointitestaus:

Väsymystestaus: 10⁹ -sykli

Creep -testaus: 10, 000 HR/150 aste

SCC Threshold: >120 MPa / ASTM G47

Syttyvyysvastus: FAR 25.853 yhteensopiva

Kaasusta:<1.0% TML, <0.1% CVCM per ESA ECSS

Teollisuuden hyväksynnät:

AS9100 ilmailualan laadun hallinta

NADCAP AC7117 NDE Special Process

MIL-F -83142 Forwings-sertifikaatti

EASA 21G -tuotannon hyväksyntä

ITAR -rekisteröinnin noudattaminen

10. ilmailu-

Ensisijainen ilmailutila käyttää:

Laskeusvälineiden vääntömomentin linkit

Helikopterin roottoriakselit

Hydrauliset toimilaitteen sylinterit

Ohjuksen käynnistäminen kanisterit

Avaruusaluksen rakenteelliset ristikot

Jet -moottorin kompressorikotelot

Siipiläpit

Lennonhallintayhteydet

Pakkaus ja käsittely:

Typpelääteinen VCI-folio kääre

Kuivauskontrolloituja astioita

Ei merkitsemätön nylonklantaa koskeva käsittely

Puhdaskokoonpanoprotokollat

AS6081 väärennetty suoja
